FPE – Esférica
Aplicações
- Material ISO:
-
-
-
- Haste: Cilíndrica ou Weldon
Dimensões

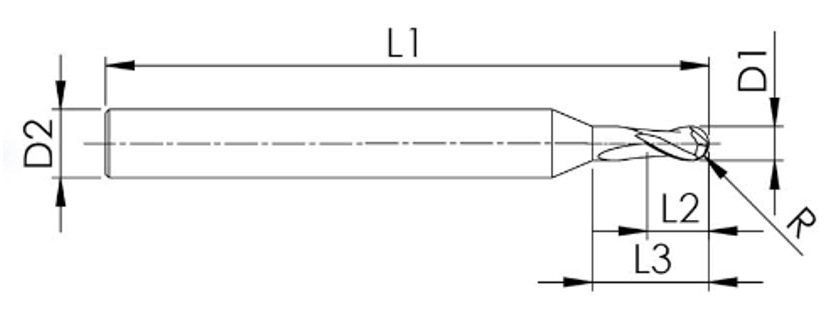

| FPE-LN | ||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D1 | R | L2 | L3 | D2 | Z | L1 | ||||||||||||||||||||
| 1,5XD | 4,5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 24 | 28 | 32 | 4 | 6 | 2 | 4 | 50 | 64 | 75 | 100 | ||||||
| 1 | 0,5 | 1,5 | x | x | x | x | x | x | x | x | x | x* | x* | x* | x | x | x | x | x* | x* | x* | |||||
| 1,5 | 0,75 | 2,5 | x | x | x | x | x | x | x | x | x* | x* | x* | x | x | x | x | x* | x* | x* | ||||||
| 2 | 1 | 3 | x | x | x | x | x | x | x | x | x* | x* | x* | x | x | x | x | x* | x* | x* | ||||||
| 3 | 1,5 | 5 | x | x | x | x | x | x | x | x* | x* | x* | x | x | x | x | x* | x* | x* | |||||||
| 4 | 2 | 6 | x | x | x | x | x | x | x* | x* | x* | x | x | x | x | x* | x* | x* | ||||||||
| 5 | 2,5 | 7 | x | x | x | x | x | x | x* | x* | x* | x | x | x | x | x* | x* | x* | ||||||||

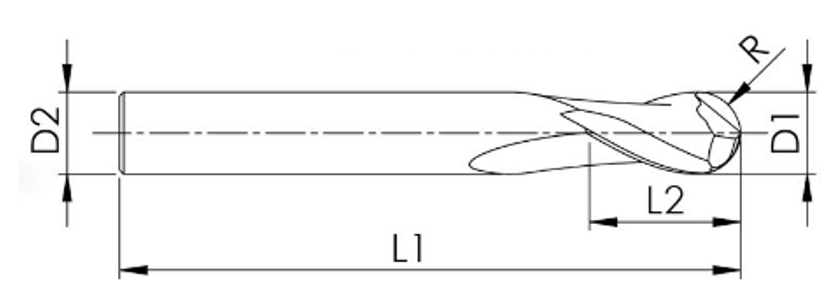

| FPE | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| D1 | R | L2 | Z | D2 | L1 | ||||||
| 1,5XD | 2 | 4 | 50 | 64 | 75 | 100 | 150 | 200 | |||
| 4 | 2 | 6 | x | x | 4 | x | x | x | x | ||
| 6 | 3 | 9 | x | x | 6 | x | x | x | x | ||
| 8 | 4 | 12 | x | x | 8 | x | x | x | x | ||
| 10 | 5 | 15 | x | x | 10 | x | x | x | x | x | |
| 12 | 6 | 18 | x | x | 12 | x | x | x | x | ||
| 14 | 7 | 21 | x | x | 14 | x | x | x | x | ||
| 16 | 8 | 24 | x | x | 16 | x | x | x | |||
| 18 | 9 | 27 | x | x | 18 | x | x | x | |||
| 20 | 10 | 30 | x | x | 20 | x | x | ||||
Com opção de desenvolvimento de ferramentas especiais, conforme as necessidades específicas. Podemos adaptar as medidas, geometrias e revestimentos para garantir o desempenho ideal em sua aplicação.
