Rosqueamento

Fresas de interpolação de rosca com diversos padrões

Filete Único

Ver especificações

Filete Único

Fresas de interpolação de rosca com diversos padrões: 55º e 60º

Vida útil elevada;
Excelente custo x benefício;
Mais segurança e melhor qualidade e precisão;
⁠Possibilidade de interpolar diferentes passos de rosca com a mesma ferramenta;
Roscas com até 3XD de comprimento.

Dimensões

Fresa Rosca Interpolação
A		D1	D3	L2	L1	D2	Z
60°		2,6	1,5	10	60	4	3
60°		3	1,9	12	60	6	4
60°		3,9	2,6	20	75	6	4
60°	55°	4,7	2,9	22	75	6	4
60°	55°	6,4	4	26	80	8	4
60°	55°	8	5	33	100	8	4
60°	55°	11,5	8,1	40	100	12	4
60°	55°	16	11,5	50	110	16	4

Com opção de desenvolvimento de ferramentas especiais, conforme as necessidades específicas. Podemos adaptar as medidas, geometrias e revestimentos para garantir o desempenho ideal em sua aplicação.

CONDIÇÕES DE CORTE – Recomendadas

	Material a ser usinado	CLASSE ISO P01-P30 Aços carbono e Aços Liga AISI 1020, 1045, AISI 4140, AISI 4340, SAE 8620, AISI P20 etc.	CLASSE ISO P30-P40 Aços de alta liga, Pré-Endurecidos e Endurecidos	CLASSE ISO H Aços ferramenta e aços endurecidos	CLASSE ISO K01-K20 Ferro fundido cinzento e nodular	CLASSE ISO M05-M15 Aços Inoxidáveis	CLASSE ISO S05-S15 Ligas de Titânio	CLASSE ISO N01-N10 Ligas de Alumínio, Ligas de cobre
	Material a ser usinado	20~30 HRC / 200HB~300HB Até 1000N/mm²	30~45 HRC / 300HB~400HB	45~55HRC / 400HB~540HB	~300HB	Até 250 HB	Até 900N/mm²
	Velocidade de Corte – m/min	50 ~ 80 m/min	40 ~ 70 m/min	30 ~ 50 m/min	50 ~ 90 m/min	25 ~ 50 m/min	20 ~ 40 m/min	100 ~ 150 m/min
	Quantidade de passes	1
Diâmetro de corte D1 (mm)	ap – mm	Avanço
Diâmetro de corte D1 (mm)	ap – mm	fz (mm/z)
Ø2,5 a Ø3,0	2XD1	0,003 – 0,015	0,003 – 0,012	0,003 – 0,010	0,005 – 0,015	0,003 – 0,010	0,003 – 0,010	0,005 – 0,020
Ø3,1 a Ø4,0		0,005 – 0,018	0,005 – 0,015	0,005 – 0,012	0,005 – 0,02	0,005 – 0,012	0,005 – 0,012	0,010 – 0,025
Ø4,1 a Ø6,0		0,005 – 0,02	0,005 – 0,015	0,005 – 0,012	0,01 – 0,03	0,005 – 0,012	0,005 – 0,012	0,015 – 0,04
Ø6,1 a Ø8,0		0,01 – 0,03	0,01 – 0,03	0,007 – 0,020	0,01 – 0,03	0,007 – 0,020	0,007 – 0,020	0,02 – 0,05
Ø8,1 a Ø12,0		0,01 – 0,04	0,01 – 0,04	0,01 – 0,025	0,01 – 0,04	0,01 – 0,025	0,01 – 0,025	0,02 – 0,06
Ø12,1 a Ø16,0		0,02 – 0,05	0,01 – 0,04	0,01 – 0,025	0,02 – 0,06	0,01 – 0,025	0,01 – 0,025	0,03 – 0,07

Pente

Ver especificações

Pente

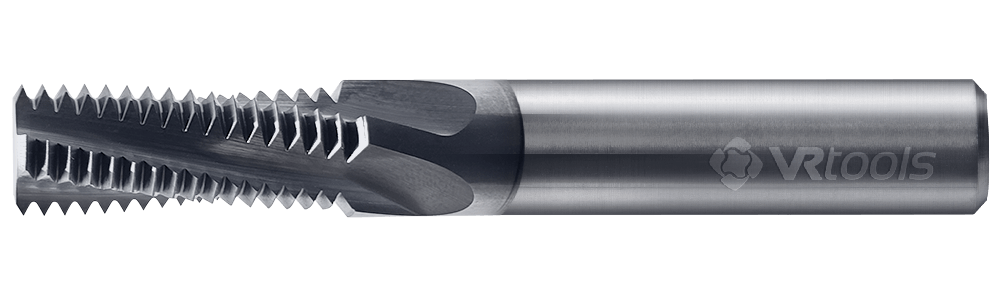

Fresas de interpolação de rosca com diversos padrões:
Métrica, NPT, UNC, UNF, BSP

Vida útil elevada;
Excelente custo x benefício;
Mais segurança e melhor qualidade e precisão;
⁠Roscas com até 2XD de comprimento.

Disponíveis nas classes:

PLUS – até 45HRC
GOLD – até 55HRC
ALUMINIUM – metais não ferrosos

Dimensões

FRO-M – Fresa Rosca Metrica
Rosca	Passo	A	D1	L2	L1	D2	Z
Rosca	L4	A	D1	L2	L1	D2	Z
M4	0,7	60°	3,2	8	60	6	3
M5	0,8	60°	4,1	10	60	6	3
M6	1	60°	4,5	14	60	6	3
M8	1,25	60°	6	16	65	8	4
M10	1,5	60°	7,5	20	75	8	4
M12	1,75	60°	9,5	24	80	10	4
M14	2	60°	10,9	28	90	12	4
M16	2	60°	13	32	90	14	4
M20	2,5	60°	16	40	100	16	4
M24	3	60°	19	48	110	20	4
M30	3,5	60°	23	60	130	25	4

FRO-N – Fresa Rosca NPT
Rosca	Passo	A	D1	L2	L1	D2	Z
Rosca	L4	A	D1	L2	L1	D2	Z
1/8″	27F	60°	7,2	11,5	80	8	4
1/4″ – 3/8″	18F	60°	9	16	80	10	4
1/2″ – 3/4″	14F	60°	14,4	23,6	100	16	4
1″	11,5F	60°	18,1	30,8	100	20	4

FRO-U – Fresa Rosca UNC
Rosca	Passo	A	D1	L2	L1	D2	Z
Rosca	L4	A	D1	L2	L1	D2	Z
1/4″	20F	60°	4,8	12,7	60	6	3
3/8″	16F	60°	7,5	19,1	75	8	4
1/2″	13F	60°	10	25,4	80	10	4
3/4″	10F	60°	14	38,1	100	14	4
1″	8F	60°	19	50,8	120	20	4

FRO-B – Fresa Rosca BSP
Rosca	Passo	A	D1	L2	L1	D2	Z
Rosca	L4	A	D1	L2	L1	D2	Z
1/8″	28F	55°	6	16,3	60	6	4
1/4″	19F	55°	10	20	72	10	4
3/8″	19F	55°	14	26,7	90	14	4
1/2″	14F	55°	16	30,8	92	16	4
3/4″	14F	55°	20	36,3	105	20	4
1″	11F	55°	20	46,2	125	20	4

CONDIÇÕES DE CORTE – Recomendadas

		Material a ser usinado	CLASSE ISO P01-P30 Aços carbono e Aços Liga AISI 1020, 1045, AISI 4140, AISI 4340, SAE 8620, AISI P20 etc.	CLASSE ISO P30-P40 Aços de alta liga, Pré-Endurecidos e Endurecidos	CLASSE ISO H Aços ferramenta e aços endurecidos	CLASSE ISO K01-K20 Ferro fundido cinzento e nodular	CLASSE ISO M05-M15 Aços Inoxidáveis	CLASSE ISO S05-S15 Ligas de Titânio	CLASSE ISO N01-N10 Ligas de Alumínio, Ligas de cobre
		Material a ser usinado	20~30 HRC / 200HB~300HB Até 1000N/mm²	30~45 HRC / 300HB~400HB	45~55HRC / 400HB~540HB	~300HB	Até 250 HB	Até 900N/mm²
		Velocidade de Corte – m/min	50 ~ 80 m/min	40 ~ 70 m/min	30 ~ 50 m/min	50 ~ 90 m/min	25 ~ 50 m/min	20 ~ 40 m/min	100 ~ 150 m/min
		Quantidade de passes	1 ~ 3	2 ~ 3	2 ~ 4	1 ~ 3	2 ~ 4	2 ~ 4	1 ~ 2
Diâmetro de corte D1 (mm)	Roscas	ap – mm	Avanço
Diâmetro de corte D1 (mm)	Roscas	ap – mm	fz (mm/z)
Ø3,0 a Ø4,0	M4	2XD1	0,003 – 0,015	0,003 – 0,012	0,003 – 0,010	0,005 – 0,015	0,003 – 0,010	0,003 – 0,010	0,005 – 0,020
Ø4,1 a Ø5,0	M5, M6, UNC1/4″		0,005 – 0,018	0,005 – 0,015	0,005 – 0,012	0,005 – 0,02	0,005 – 0,012	0,005 – 0,012	0,010 – 0,025
Ø5,1 a Ø6,0	M8, BSP1/8″		0,005 – 0,02	0,005 – 0,015	0,005 – 0,012	0,01 – 0,03	0,005 – 0,012	0,005 – 0,012	0,015 – 0,04
Ø6,1 a Ø8,0	M10, NPT1/8″, UNC3/8″		0,01 – 0,03	0,01 – 0,03	0,007 – 0,020	0,01 – 0,03	0,007 – 0,020	0,007 – 0,020	0,02 – 0,05
Ø8,1 a Ø10,0	M12, NPT1/4″, NPT3/8″, UNC1/2″, BSP1/4″		0,01 – 0,04	0,01 – 0,04	0,01 – 0,025	0,01 – 0,04	0,01 – 0,025	0,01 – 0,025	0,02 – 0,06
Ø10,1 a Ø12,0	M14		0,02 – 0,05	0,01 – 0,04	0,01 – 0,025	0,02 – 0,06	0,01 – 0,025	0,01 – 0,025	0,03 – 0,07
Ø12,1 a Ø14,0	M16, UNC3/4″, BSP3/8″		0,02 – 0,06	0,02 – 0,05	0,01 – 0,03	0,03 – 0,06	0,01 – 0,03	0,01 – 0,03	0,03 – 0,08
Ø14,1 a Ø16,0	M20, NPT1/2″, NPT3/4″, BSP1/2″		0,02 – 0,06	0,02 – 0,05	0,02 – 0,04	0,03 – 0,07	0,02 – 0,04	0,02 – 0,04	0,04 – 0,10
Ø16,1 a Ø20,0	M24, NPT1″, UNC1″, BSP3/4″, BSP1″		0,02 – 0,06	0,02 – 0,05	0,02 – 0,04	0,03 – 0,07	0,02 – 0,04	0,02 – 0,04	0,05 – 0,12

Qtd de passes	Profundidade em cada passe (percentual da prof. total do filete)
1	1° Passe = 100%
2	1° Passe = 75%		2° Passe = 100%
3	1° Passe = 60% \| 2° Passe = 90% \| 3° Passe = 100%
4	1° Passe = 50%	2° Passe = 75%	3° Passe = 90%	4° Passe = 100%
