FPA – Toroidal

Aplicações

Material ISO:

Haste: Cilíndrica ou Weldon

Dimensões

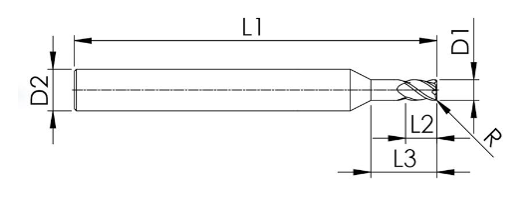

FPA-LN
D1	R				L2	L3												D2		Z		L1
D1	0,2	0,3	0,5	1	1,5XD	4,5	6	8	10	12	14	16	18	20	24	28	32	4	6	2	4	50	64	75	100
1	x	x			1,5	x	x	x	x	x	x	x	x	x	x*	x*	x*	x	x	x		x	x*	x*	x*
1,5		x	x		2,5		x	x	x	x	x	x	x	x	x*	x*	x*	x	x	x	x	x	x*	x*	x*
2		x	x		3		x	x	x	x	x	x	x	x	x*	x*	x*	x	x	x	x	x	x*	x*	x*
3			x	x	5			x	x	x	x	x	x	x	x*	x*	x*	x	x		x	x	x*	x*	x*
4			x	x	6				x	x	x	x	x	x	x*	x*	x*		x		x	x	x*	x*	x*
5			x	x	7				x	x	x	x	x	x	x*	x*	x*		x		x	x	x*	x*	x*

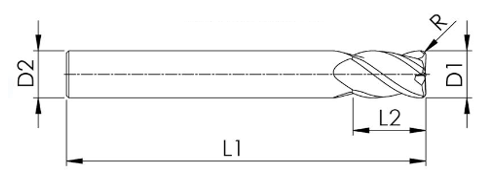

FPA
D1	R				L2		Z			D2	L1
D1	1	1	1,5	2	1,5XD	3XD	2	3	4	D2	50	64	75	100	150	200
4	x	x	x		6	12	x	x	x	4	x	x	x	x
6	x	x	x	x	9	18	x	x	x	6	x	x	x	x
8	x	x	x	x	12	24	x	x	x	8		x	x	x	x
10	x	x	x	x	15	30	x	x	x	10		x	x	x	x	x
12	x	x	x	x	18	36	x	x	x	12			x	x	x	x
14	x	x	x	x	21	42	x	x	x	14			x	x	x	x
16	x	x	x	x	24	48	x	x	x	16				x	x	x
18	x	x	x	x	27	54	x	x	x	18				x	x	x
20	x	x	x	x	30	60	x	x	x	20					x	x

Com opção de desenvolvimento de ferramentas especiais, conforme as necessidades específicas. Podemos adaptar as medidas, geometrias e revestimentos para garantir o desempenho ideal em sua aplicação.
