FCA – Toroidal
Aplicações
- Material ISO: Grafite
Haste: Cilíndrica ou Weldon
Dimensões

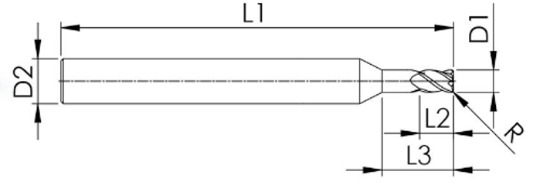

| FCA-LN | |||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D1 | R | L2 | L3 | D2 | Z | L1 | |||||||||||||||||||
| 0,2 | 0,3 | 0,5 | 1 | 3XD | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 24 | 28 | 32 | 4 | 6 | 2 | 4 | 50 | 64 | 75 | 100 | |
| 1 | x | x | 3 | x | x | x | x | x | x | x | x | x | x* | x* | x* | x | x | x | x | x | x | x | |||
| 1,5 | x | x | 4,5 | x | x | x | x | x | x | x | x | x* | x* | x* | x | x | x | x | x | x | x | ||||
| 2 | x | x | 6 | x | x | x | x | x | x | x | x* | x* | x* | x | x | x | x | x | x | x | |||||
| 3 | x | x | x | 9 | x | x | x | x | x | x | x* | x* | x* | x | x | x | x | x | x | x | x | ||||
| 4 | x | x | 12 | x | x | x | x | x* | x* | x* | x | x | x | x | x | x | |||||||||
| 5 | x | x | 15 | x | x | x | x* | x* | x* | x | x | x | x | x | x | ||||||||||

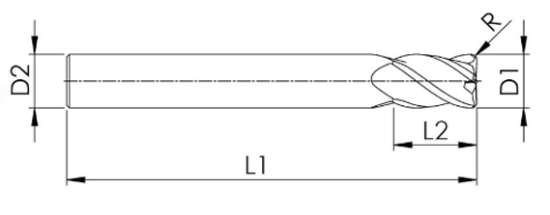

| FCA | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D1 | R | L2 | Z | D2 | L1 | ||||||||||
| 0,5 | 1 | 1,5 | 2 | 1,5XD | 3XD | 2 | 3 | 4 | 64 | 75 | 100 | 150 | 200 | ||
| 4 | x | x | x | 6 | 12 | x | x | x | 4 | x | x | x | x | x | |
| 6 | x | x | x | x | 9 | 18 | x | x | x | 6 | x | x | x | x | x |
| 8 | x | x | x | x | 12 | 24 | x | x | x | 8 | x | x | x | x | |
| 10 | x | x | x | x | 15 | 30 | x | x | x | 10 | x | x | x | ||
| 12 | x | x | x | x | 18 | 36 | x | x | x | 12 | x | x | x | ||
Com opção de desenvolvimento de ferramentas especiais, conforme as necessidades específicas. Podemos adaptar as medidas, geometrias e revestimentos para garantir o desempenho ideal em sua aplicação.
