FAR – Reta

Aplicações

Material ISO:

Haste: Cilíndrica ou Weldon

Dimensões

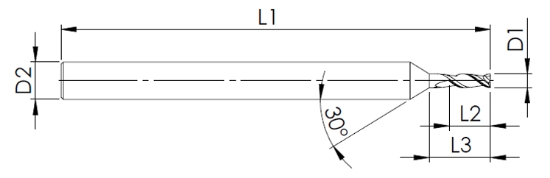

FAR-LN
D1	L2	L3												D2		Z		L1
D1	3XD	4	6	8	10	12	14	16	18	20	24	28	32	4	6	2	3	50	64	75	100
1	3	x	x	x	x	x	x	x	x	x	x*	x*	x*	x	x	x		x	x*	x*	x*
1,5	4,5		x	x	x	x	x	x	x	x	x*	x*	x*	x	x	x		x	x*	x*	x*
2	6		x	x	x	x	x	x	x	x	x*	x*	x*	x	x	x		x	x*	x*	x*
3	9				x	x	x	x	x	x	x*	x*	x*	x	x	x	x	x	x*	x*	x*
4	12					x	x	x	x	x	x*	x*	x*		x	x	x		x*	x*	x*
5	15							x	x	x	x*	x*	x*		x	x	x		x*	x*	x*

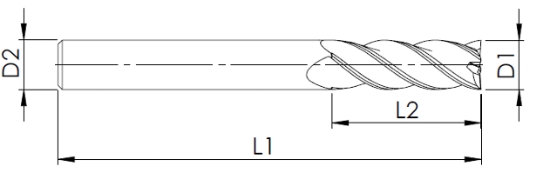

FAR
D1	L2		Z		D2	L1
D1	3XD	4XD	2	3	D2	64	75	100	150	200
4	12	16	x	x	4	x	x	x
6	18	24	x	x	6	x	x	x
8	24	32	x	x	8	x	x	x	x
10	30	40	x	x	10		x	x	x	x
12	36	48	x	x	12			x	x	x
14	42	56	x	x	14			x	x	x
16	48	64	x	x	16			x	x	x
18	54	72	x	x	18				x	x
20	60	80	x	x	20				x	x
22	66	88	x	x	22				x	x
25	75	100	x	x	25				x	x
32	96		x	x	32				x	x

Com opção de desenvolvimento de ferramentas especiais, conforme as necessidades específicas. Podemos adaptar as medidas, geometrias e revestimentos para garantir o desempenho ideal em sua aplicação.
