FAE – Esférica

Aplicações

Material ISO:

Haste: Cilíndrica ou Weldon

Dimensões

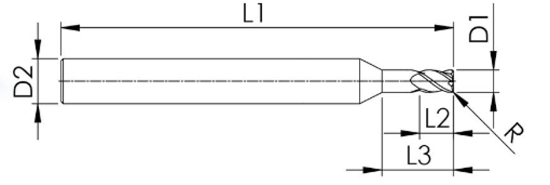

FAE-LN
D1	R	L2	L3												D2		Z	L1
D1	R	1,5XD	4	6	8	10	12	14	16	18	20	24	28	32	4	6	2	50	64	75	100
1	0,5	1,5	x	x	x	x	x	x	x	x	x	x*	x*	x*	x	x	x	x	x*	x*	x*
1,5	0,75	2		x	x	x	x	x	x	x	x	x*	x*	x*	x	x	x	x	x*	x*	x*
2	1	3		x	x	x	x	x	x	x	x	x*	x*	x*	x	x	x	x	x*	x*	x*
3	1,5	5			x	x	x	x	x	x	x	x*	x*	x*	x	x	x	x	x*	x*	x*
4	2	6				x	x	x	x	x	x	x*	x*	x*		x	x	x	x*	x*	x*
5	2,5	8					x	x	x	x	x	x*	x*	x*		x	x	x	x*	x*	x*

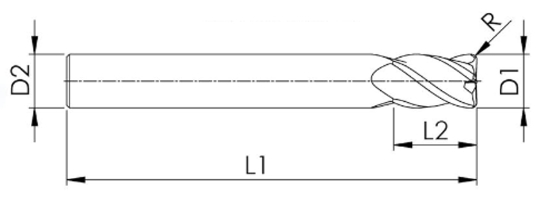

FAE
D1	R	L2	Z	D2	L1
D1	R	2XD	2	D2	50	64	75	100	150	200
4	2	8	x	4	x	x	x	x
6	3	12	x	6		x	x	x
8	4	16	x	8		x	x	x	x
10	5	20	x	10			x	x	x	x
12	6	24	x	12			x	x	x	x
14	7	28	x	14			x	x	x	x
16	8	32	x	16				x	x	x
18	9	36	x	18				x	x	x
20	10	40	x	20				x	x	x

Com opção de desenvolvimento de ferramentas especiais, conforme as necessidades específicas. Podemos adaptar as medidas, geometrias e revestimentos para garantir o desempenho ideal em sua aplicação.
