Início » Produtos » FAA – Toroidal

FAA – Toroidal

Aplicações

Material ISO:

Haste: Cilíndrica ou Weldon

Dimensões

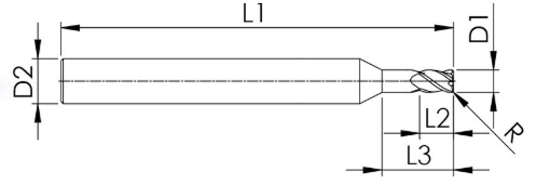

FAA-LN
D1	R				L2	L3												D2		Z		L1
D1	0,2	0,3	0,5	1	2XD	4	6	8	10	12	14	16	18	20	24	28	32	4	6	2	3	50	64	75	100
1	x	x			2	x	x	x	x	x	x	x	x	x	x*	x*	x*	x	x	x		x	x*	x*
1,5		x	x		3		x	x	x	x	x	x	x	x	x*	x*	x*	x	x	x		x	x*	x*
2		x	x		4			x	x	x	x	x	x	x	x*	x*	x*	x	x	x		x	x*	x*	x*
3		x	x	x	6			x	x	x	x	x	x	x	x*	x*	x*	x	x	x	x	x	x*	x*	x*
4		x	x	x	8				x	x	x	x	x	x	x*	x*	x*		x	x	x	x	x*	x*	x*
5		x	x	x	10					x	x	x	x	x	x*	x*	x*		x	x	x	x	x*	x*	x*

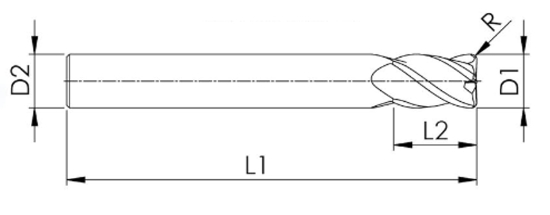

FAA
D1	R				L2		Z		D2	L1
D1	0,5	1	1,5	2	3XD	4XD	2	3	D2	64	75	100	150	200
4	x	x	x		12	16	x	x	4	x	x	x
6	x	x	x		18	24	x	x	6	x	x	x	x
8	x	x	x	x	24	32	x	x	8	x	x	x	x	x
10	x	x	x	x	30	40	x	x	10		x	x	x	x
12	x	x	x	x	36	48	x	x	12			x	x	x
14	x	x	x	x	42	56	x	x	14			x	x	x
16	x	x	x	x	48	64	x	x	16				x	x
18	x	x	x	x	54	72	x	x	18				x	x
20	x	x	x	x	60	80	x	x	20				x	x

Com opção de desenvolvimento de ferramentas especiais, conforme as necessidades específicas. Podemos adaptar as medidas, geometrias e revestimentos para garantir o desempenho ideal em sua aplicação.

Fale com nosso time comercial

Entre em contato com nossa equipe especializada para obter um orçamento personalizado
