Usinagem com alta taxa de remoção.

Eficiência de processo;
⁠Ganho de tempo com alta taxa de remoção.

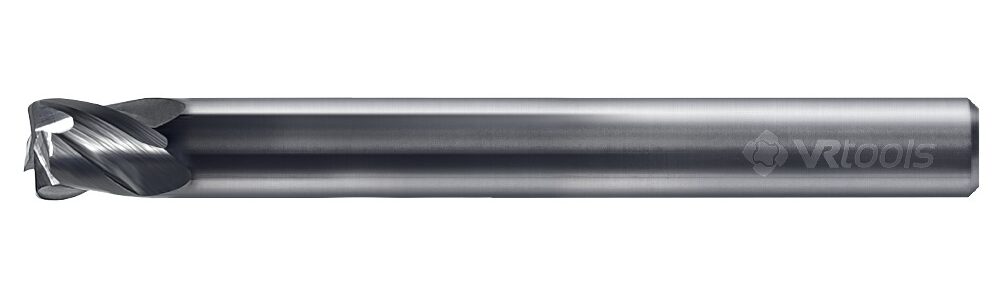

FX Toroidal

Ver especificações

FX Toroidal

Eficiência de processo.
Ganho de tempo com alta taxa de remoção.

Aplicações

Material ISO:

Haste: Cilíndrica ou Weldon

Dimensões

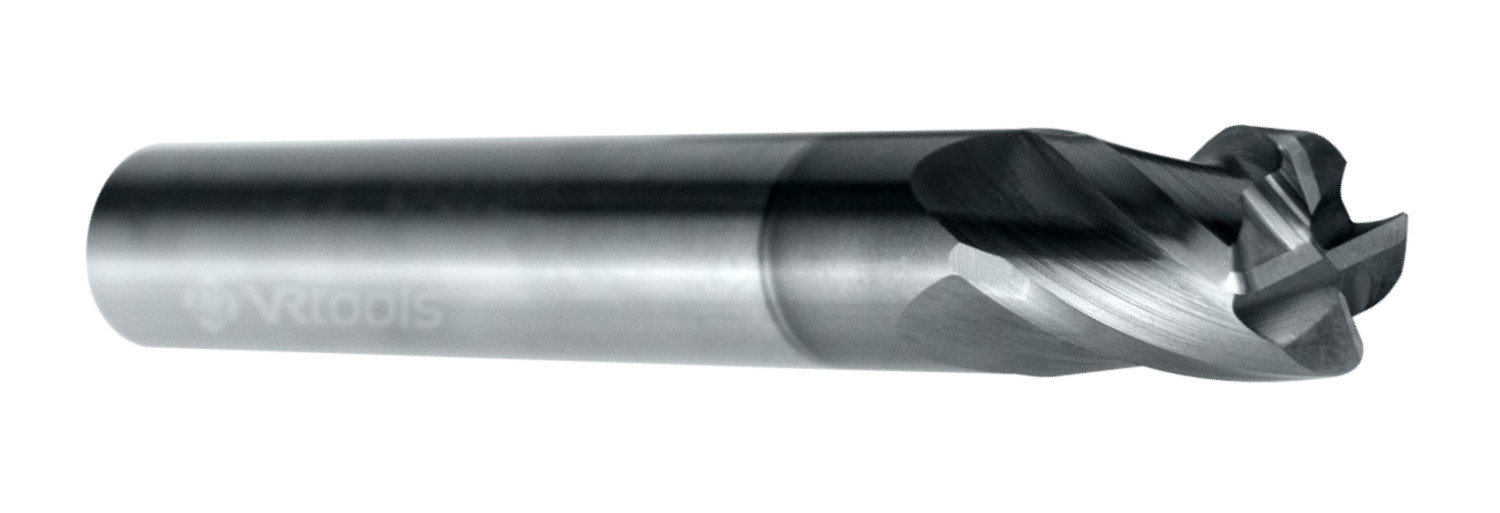

Fresa toroidal 4 cortes com hélice 30º
45HRC	50HRC	58HRC
VISION FX100	VISION FX300	VISION FX600

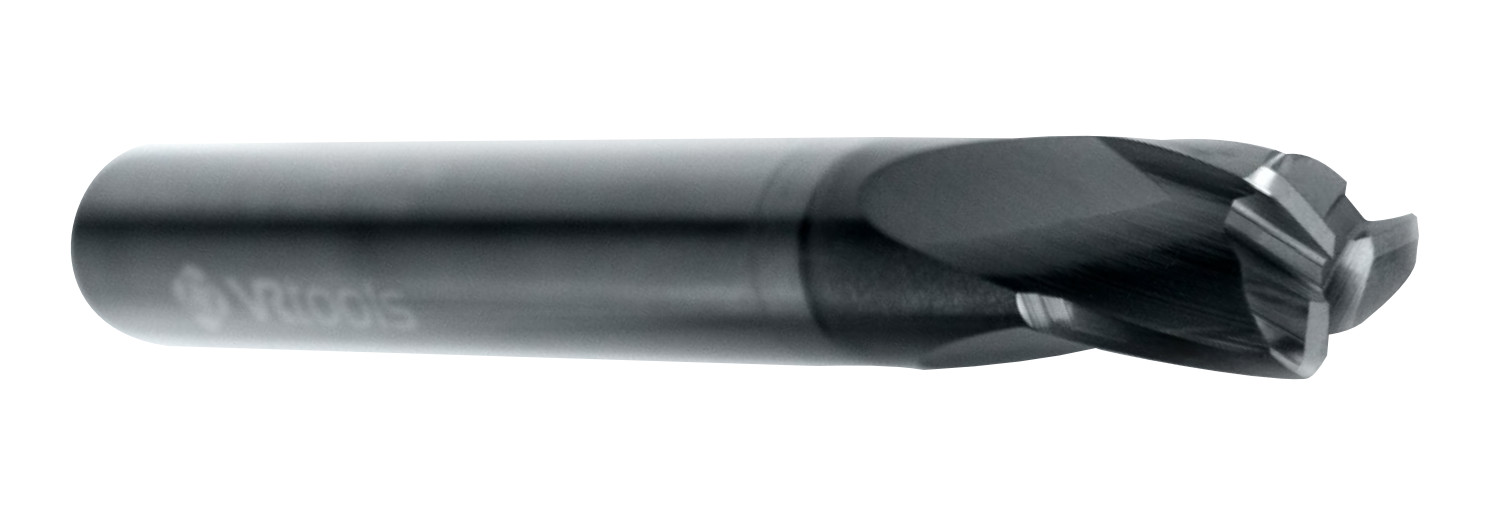

Fresa toroidal 3 cortes com hélice 15º
45HRC	50HRC	58HRC
VISION FX110	VISION FX310	VISION FX610

VISION FX100 E FX110
D1	R				L2	Z		D2	L1
D1	0,5	1	1,5	2	1,5XD	3	4	D2	50	64	75	100	150	200
3	x	x			5	x	x	3	x	x	x	x
4	x	x	x		6	x	x	4	x	x	x	x
5	x	x	x		8	x	x	5	x	x	x	x	x
6	x	x	x		9	x	x	6	x	x	x	x	x
8	x	x	x	x	12	x	x	8		x	x	x	x
10	x	x	x	x	15	x	x	10		x	x	x	x	x
12	x	x	x	x	18	x	x	12		x	x	x	x	x
14	x	x	x	x	21	x	x	14			x	x	x	x
16	x	x	x	x	24	x	x	16			x	x	x	x
18	x	x	x	x	27	x	x	18			x	x	x	x
20	x	x	x	x	30	x	x	20				x	x	x

VISION FX300 E FX310
D1	R				L2	Z		D2	L1
D1	0,5	1	1,5	2	1,5XD	3	4	D2	58	64	75	100	150
6	x	x	x		9	x	x	6	x		x
8	x	x	x	x	12	x	x	8		x	x	x
10	x	x	x	x	15	x	x	10			x	x
12	x	x	x	x	18	x	x	12			x	x	x

VISION FX600 E FX610
D1	R				L2	Z		D2	L1
D1	0,5	1	1,5	2	1,5XD	3	4	D2	58	64	75	100	150
6	x	x	x		9	x	x	6	x	x	x	x
8	x	x	x	x	12	x	x	8		x	x	x	x
10	x	x	x	x	15	x	x	10		x	x	x	x
12	x	x	x	x	18	x	x	12		x	x	x	x
16	x	x	x	x	24	x	x	16			x	x	x

Condições do Corte – Recomendadas

		Material a ser usinado	Aço com Baixo teor de Carbono ASTM A36, AISI 1010, etc.	Aço carbono e Aço Liga AISI 1045, AISI 4140, AISI 4340, SAE 8620, AISI P20 etc.	Aços Pré-Endurecido	Aço Ferramenta Aços Endurecidos	Ferro fundido	Aço Inoxidável	Ligas resistentes ao calor Ligas de Titânio
		Material a ser usinado	~200HB Até 700N/mm²	25~35 HRC / 200HB~300HB 750 ~ 1000N/mm²	35~45 HRC / 300HB~400HB	45~ 58HRC	~300HB
		Velocidade de Corte – m/min	120 ~ 180m/min	100 ~ 160m/min	70 ~ 120m/min	50 ~ 80m/min	100 ~ 150m/min	40 ~ 80m/min	25 ~ 50m/min

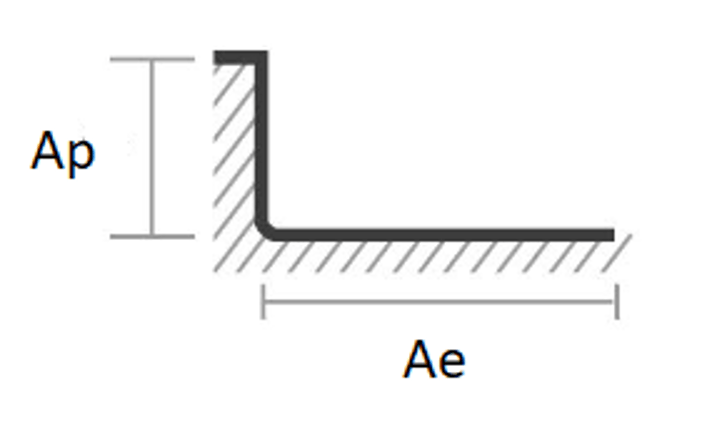

Diâmetro de corte (mm)	ap – mm	ae – mm	Avanço	Avanço	Avanço	Avanço	Avanço	Avanço	Avanço
Diâmetro de corte (mm)	ap – mm	ae – mm	fz (mm/z)	fz (mm/z)	fz (mm/z)	fz (mm/z)	fz (mm/z)	fz (mm/z)	fz (mm/z)
4	0.1 à 0.3 X Raio de canto	0.2 à 0.5 X Diâmetro de corte	0,05 – 0,08	0,05 – 0,08	0,03 – 0,06	0,02 – 0,05	0,03 – 0,06	0,02 – 0,05	0,02 – 0,05
6			0,08 – 0,15	0,08 – 0,15	0,05 – 0,12	0,04 – 0,08	0,05 – 0,12	0,04 – 0,08	0,04 – 0,08
8			0,10 – 0,25	0,10 – 0,25	0,08 – 0,16	0,08 – 0,12	0,10 – 0,18	0,08 – 0,14	0,06 – 0,12
10			0,10 – 0,30	0,10 – 0,30	0,10 – 0,20	0,08 – 0,14	0,10 – 0,20	0,08 – 0,14	0,08 – 0,12
12			0,10 – 0,30	0,10 – 0,30	0,10 – 0,20	0,08 – 0,16	0,10 – 0,20	0,08 – 0,14	0,08 – 0,12
14			0,15 – 0,35	0,15 – 0,35	0,15 – 0,25	0,10 – 0,20	0,15 – 0,25	0,10 – 0,16	0,10 – 0,16
16			0,20 – 0,40	0,20 – 0,40	0,15 – 0,25	0,10 – 0,20	0,15 – 0,25	0,10 – 0,16	0,10 – 0,16
18			0,20 – 0,40	0,20 – 0,40	0,20 – 0,30	0,10 – 0,25	0,20 – 0,30	0,10 – 0,20	0,10 – 0,16
20			0,20 – 0,40	0,20 – 0,40	0,20 – 0,30	0,10 – 0,25	0,20 – 0,30	0,10 – 0,20	0,10 – 0,16

*Os parâmetros são indicativos e dependem da rigidez e da precisão da máquina e do sistema de fixação utilizados.
*Devem ser ajustados de acordo com as condições da máquina e da peça usinada.
*Se a rotação disponível for menor do que o indicado é recomendado diminuir o avanço na mesma proporção.

Com opção de desenvolvimento de ferramentas especiais, conforme as necessidades específicas. Podemos adaptar as medidas, geometrias e revestimentos para garantir o desempenho ideal em sua aplicação.

CONDIÇÕES DE CORTE – Recomendadas

		Material a ser usinado	CLASSE ISO P01-P10	CLASSE ISO P10-P30 Aços carbono e Aços Liga AISI 1045, AISI 4140, AISI 4340, SAE 8620, AISI P20 etc.	CLASSE ISO P30-P40 Aços de alta liga, Pré- Endurecidos e Endurecidos	CLASSE ISO H Aços ferramenta e aços endurecidos	CLASSE ISO K01-K20 Ferro fundido cinzento e nodular	CLASSE ISO M05-M25 Aços Inoxidáveis	CLASSE ISO S05-S15 Ligas de Titânio
		Material a ser usinado	~200HB Até 600N/mm²	20~30 HRC / 200HB~300HB Até 1000N/mm²	30~45 HRC / 300HB~400HB	45~55HRC / 400HB~540HB	~300HB	Até 250 HB	Até 900N/mm²
		Velocidade de Corte – m/min	120 ~ 180m/min	100 ~ 160m/min	70 ~ 120m/min	50 ~ 80m/min	100 ~ 160m/min	40 ~ 80m/min	25 ~ 50m/min
Diâmetro de corte (mm)	ap – mm	ae – mm	Avanço
Diâmetro de corte (mm)	ap – mm	ae – mm	fz (mm/z)
4	0.1 à 0.3 X Raio de canto	0.2 à 0.5 X Diâmetro de corte	0,05 – 0,08	0,05 – 0,08	0,03 – 0,06	0,02 – 0,05	0,03 – 0,06	0,02 – 0,05	0,02 – 0,05
6			0,08 – 0,15	0,08 – 0,15	0,05 – 0,12	0,04 – 0,08	0,05 – 0,12	0,04 – 0,08	0,04 – 0,08
8			0,10 – 0,25	0,10 – 0,25	0,08 – 0,16	0,08 – 0,12	0,10 – 0,18	0,08 – 0,14	0,06 – 0,12
10			0,10 – 0,30	0,10 – 0,30	0,10 – 0,20	0,08 – 0,14	0,10 – 0,20	0,08 – 0,14	0,08 – 0,12
12			0,10 – 0,30	0,10 – 0,30	0,10 – 0,20	0,08 – 0,16	0,10 – 0,20	0,08 – 0,14	0,08 – 0,12
14			0,15 – 0,35	0,15 – 0,35	0,15 – 0,25	0,10 – 0,20	0,15 – 0,25	0,10 – 0,16	0,10 – 0,16
16			0,20 – 0,40	0,20 – 0,40	0,15 – 0,25	0,10 – 0,20	0,15 – 0,25	0,10 – 0,16	0,10 – 0,16
18			0,20 – 0,40	0,20 – 0,40	0,20 – 0,30	0,10 – 0,25	0,20 – 0,30	0,10 – 0,20	0,10 – 0,16
20			0,20 – 0,40	0,20 – 0,40	0,20 – 0,30	0,10 – 0,25	0,20 – 0,30	0,10 – 0,20	0,10 – 0,16

FGRD Alta Remoção (HPM)

Ver especificações

FGRD Alta Remoção (HPM)

Ferramenta para usinagem HPM (High Performance Machining), com máxima taxa de remoção, permitindo até 1xD de profundidade de corte em cheio.
Alta resistência a trincas e ao desgaste por calor.
Aplicada em ampla gama de materiais endurecidos com até 55 HRC e também em materiais de difícil usinabilidade, como aço inox e ligas resistentes ao calor.

Fresas long neck Ø3,0 a Ø5,0 – haste Ø6,0.
Fresas paralelas Ø6,0 até Ø20,0

Aplicações

Material ISO:

Haste: Cilíndrica ou Weldon

Dimensões

FGRD
D1	R		CH	L2	L3	Z	D2	L1
D1	0,5	1	CH	L2	L3	Z	D2	L1
3	x		0,04	8	12	4	6	57
4	x		0,07	10	16	4	6	57
5	x		0,07	12	18	4	6	57
6	x		0,1	14	18	4	6	57
8	x	x	0,13	18	24	4	8	63
10	x	x	0,15	22	32	4	10	72
12	x	x	0,2	26	38	4	12	83
14	x	x	0,16	28	42	4	16	92
16	x	x	0,25	32	48	4	16	92
18	x	x	0,3	35	54	4	20	104
20	x	x	0,3	38	60	4	20	104

FGRD-L
D1	R		CH	L2	Z	D2	L1
D1	0,5	1	CH	L2	Z	D2	L1
4	x		0,07	16	4	6	64
5	x		0,07	20	4	6	64
6	x		0,1	24	4	6	64
8	x	x	0,13	32	4	8	75
10	x	x	0,15	42	4	10	90
12	x	x	0,2	48	4	12	100
14	x	x	0,16	54	4	16	106
16	x	x	0,25	60	4	16	120
18	x	x	0,3	68	4	20	130
20	x	x	0,3	75	4	20	135

CONDIÇÕES DE CORTE – USINAGEM EM CHEIO

		Material a ser usinado	CLASSE ISO P10-P30 Aços carbono e Aços Liga AISI 1045, AISI 4140, AISI 4340, SAE 8620, AISI P20 etc.	CLASSE ISO P30-P40 Aços de alta liga, Pré-Endurecidos e Endurecidos	CLASSE ISO H Aços ferramenta e aços endurecidos	CLASSE ISO K01-K20 Ferro fundido cinzento e nodular	CLASSE ISO M05-M15 Aços Inoxidáveis	CLASSE ISO S05-S15 Ligas de Titânio
		Material a ser usinado	20~30 HRC / 200HB~300HB Até 1000N/mm²	30~45 HRC / 300HB~400HB	45~55HRC / 400HB~540HB	~300HB	Até 250 HB	Até 900N/mm²
		Velocidade de Corte – m/min	100 ~ 160m/min	70 ~ 120m/min	50 ~ 80m/min	100 ~ 160m/min	40 ~ 80m/min	25 ~ 50m/min
Diâmetro de corte (mm)	ap – mm	ae – mm	Avanço
Diâmetro de corte (mm)	ap – mm	ae – mm	fz (mm/z)
3	1XD	1XD	0,010 – 0,020	0,010 – 0,020	0,005 – 0,010	0,010 – 0,020	0,005 – 0,010	0,005 – 0,010
4			0,010 – 0,025	0,010 – 0,025	0,005 – 0,015	0,010 – 0,020	0,005 – 0,015	0,005 – 0,015
5			0,015 – 0,025	0,015 – 0,025	0,005 – 0,015	0,010 – 0,020	0,005 – 0,015	0,005 – 0,015
6			0,015 – 0,035	0,015 – 0,035	0,010 – 0,020	0,010 – 0,030	0,010 – 0,020	0,010 – 0,020
8			0,020 – 0,045	0,020 – 0,045	0,015 – 0,035	0,020 – 0,040	0,015 – 0,035	0,015 – 0,035
10			0,030 – 0,060	0,030 – 0,060	0,015 – 0,040	0,020 – 0,050	0,020 – 0,040	0,020 – 0,040
12			0,040 – 0,070	0,040 – 0,070	0,020 – 0,050	0,030 – 0,060	0,020 – 0,050	0,020 – 0,050
14			0,060 – 0,080	0,060 – 0,080	0,030 – 0,060	0,035 – 0,070	0,030 – 0,060	0,030 – 0,060
16			0,060 – 0,100	0,060 – 0,100	0,030 – 0,060	0,040 – 0,080	0,030 – 0,060	0,030 – 0,060
18			0,060 – 0,100	0,060 – 0,100	0,050 – 0,080	0,060 – 0,100	0,040 – 0,070	0,040 – 0,070
20			0,080 – 0,120	0,080 – 0,120	0,050 – 0,080	0,060 – 0,100	0,040 – 0,070	0,040 – 0,070

CONDIÇÕES DE CORTE – USINAGEM LATERAL

		Material a ser usinado	CLASSE ISO P10-P30 Aços carbono e Aços Liga AISI 1045, AISI 4140, AISI 4340, SAE 8620, AISI P20 etc.	CLASSE ISO P30-P40 Aços de alta liga, Pré-Endurecidos e Endurecidos	CLASSE ISO H Aços ferramenta e aços endurecidos	CLASSE ISO K01-K20 Ferro fundido cinzento e nodular	CLASSE ISO M05-M15 Aços Inoxidáveis	CLASSE ISO S05-S15 Ligas de Titânio
		Material a ser usinado	20~30 HRC / 200HB~300HB Até 1000N/mm²	30~45 HRC / 300HB~400HB	45~55HRC / 400HB~540HB	~300HB	Até 250 HB	Até 900N/mm²
		Velocidade de Corte – m/min	150 a 220 m/min	120 a 180 m/min	90 a 150 m/min	100 a 160 m/min	80 a 140 m/min	30 a 70 m/min
Diâmetro de corte (mm)	ap – mm	ae – mm	Avanço
Diâmetro de corte (mm)	ap – mm	ae – mm	fz (mm/z)
3	Até 0,8 X L2	Até 0,2 X Ø	0,010 – 0,03	0,010 – 0,025	0,005 – 0,015	0,010 – 0,025	0,005 – 0,015	0,005 – 0,010
4			0,015 – 0,04	0,015 – 0,030	0,015 – 0,025	0,015 – 0,030	0,015 – 0,025	0,005 – 0,015
5			0,020 – 0,05	0,020 – 0,040	0,015 – 0,035	0,020 – 0,040	0,015 – 0,035	0,005 – 0,015
6			0,025 – 0,06	0,025 – 0,050	0,020 – 0,040	0,025 – 0,050	0,020 – 0,040	0,010 – 0,020
8			0,03 – 0,08	0,03 – 0,06	0,025 – 0,050	0,03 – 0,06	0,025 – 0,050	0,015 – 0,040
10			0,05 – 0,10	0,04 – 0,08	0,03 – 0,07	0,04 – 0,08	0,03 – 0,07	0,02 – 0,05
12			0,06 – 0,12	0,06 – 0,10	0,04 – 0,08	0,06 – 0,10	0,04 – 0,08	0,02 – 0,06
14			0,06 – 0,14	0,06 – 0,12	0,05 – 0,10	0,06 – 0,12	0,05 – 0,10	0,03 – 0,07
16			0,08 – 0,16	0,08 – 0,14	0,06 – 0,12	0,08 – 0,14	0,06 – 0,12	0,03 – 0,08
18			0,08 – 0,16	0,08 – 0,16	0,06 – 0,14	0,08 – 0,16	0,06 – 0,14	0,04 – 0,10
20			0,10 – 0,20	0,10 – 0,16	0,06 – 0,14	0,10 – 0,16	0,06 – 0,14	0,05 – 0,12
