Usinagens de materiais ferrosos em geral com até 45 HRC de dureza.

Linha versátil, que se adequa aos mais variados processos em diversas operações de fresamento;
⁠Bom custo benefício para processos com baixa taxa de remoção;
Grande quantidade e variedade disponível em Estoque.

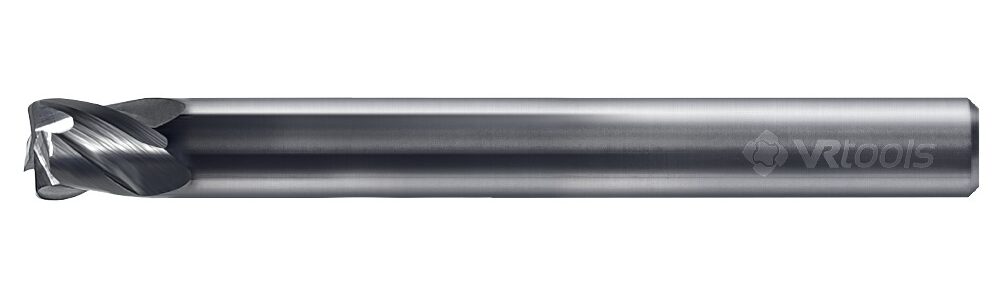

FPA – Toroidal

Ver especificações

FPA – Toroidal

Se adequa aos mais variados processos em diversas operações de fresamento;

Bom custo benefício para processos com baixa taxa de remoção;
Usinagem para materiais ferrosos em geral com até 45 HRC de dureza.

Fresas long neck Ø1,0 até Ø4,0 – haste Ø4,0 ou Ø6,0.
Fresas paralelas Ø3,0 até Ø25,0.

Aplicações

Material ISO:

Haste: Cilíndrica ou Weldon

Dimensões

FPA-LN
D1	R				L2	L3												D2		Z		L1
D1	0,2	0,3	0,5	1	1,5XD	4,5	6	8	10	12	14	16	18	20	24	28	32	4	6	2	4	50	64	75	100
1	x	x			1,5	x	x	x	x	x	x	x	x	x	x*	x*	x*	x	x	x		x	x*	x*	x*
1,5	x	x	x		2,5		x	x	x	x	x	x	x	x	x*	x*	x*	x	x	x	x	x	x*	x*	x*
2	x	x	x		3		x	x	x	x	x	x	x	x	x*	x*	x*	x	x	x	x	x	x*	x*	x*
3	x	x	x	x	5			x	x	x	x	x	x	x	x*	x*	x*	x	x	x	x	x	x*	x*	x*
4	x	x	x	x	6				x	x	x	x	x	x	x*	x*	x*		x	x	x	x	x*	x*	x*
5	x	x	x	x	8				x	x	x	x	x	x	x*	x*	x*		x	x	x	x	x*	x*	x*

FPA
D1	R				L2		Z			D2	L1
D1	0,5	1	1,5	2	1,5XD	3XD	2	3	4	D2	50	64	75	100	150	200
3	x	x			4,5	9	x	x	x	3	x	x	x
4	x	x	x		6	12	x	x	x	4	x	x	x	x
5	x	x	x		8	15	x	x	x	5	x	x	x	x
6	x	x	x	x	9	18	x	x	x	6	x	x	x	x
8	x	x	x	x	12	24	x	x	x	8		x	x	x	x
10	x	x	x	x	15	30	x	x	x	10		x	x	x	x	x
12	x	x	x	x	18	36	x	x	x	12		x	x	x	x	x
14	x	x	x	x	21	42	x	x	x	14			x	x	x	x
16	x	x	x	x	24	48	x	x	x	16			x	x	x	x
18	x	x	x	x	27	54	x	x	x	18			x	x	x	x
20	x	x	x	x	30	60	x	x	x	20				x	x	x
20	x	x	x	x	38	75	x	x	x	25				x	x	x

Com opção de desenvolvimento de ferramentas especiais, conforme as necessidades específicas. Podemos adaptar as medidas, geometrias e revestimentos para garantir o desempenho ideal em sua aplicação.

CONDIÇÕES DE CORTE – Recomendadas

		Material a ser usinado	CLASSE ISO P01-P10 Aços com Baixo teor de Carbono ASTM A36, AISI 1010, etc.	CLASSE ISO P10-P30 Aços carbono e Aços Liga AISI 1045, AISI 4140, AISI 4340, SAE 8620, AISI P20 etc.	CLASSE ISO P30-P40 Aços de alta liga, Pré-Endurecidos e Endurecidos	CLASSE ISO K01-K20 Ferro fundido cinzento e nodular	CLASSE ISO M05-M15 Aços Inoxidáveis
		Material a ser usinado	~200HB Até 600N/mm²	20~30 HRC / 200HB~300HB Até 1000N/mm²	30~45 HRC / 300HB~400HB	~300HB	Até 250 HB
		Velocidade de Corte – m/min	120 ~ 180m/min	90 ~ 150m/min	60 ~ 120m/min	90 ~ 150m/min	40 ~ 80m/min
Diâmetro de corte (mm)	ap – mm	ae – mm	Avanço
Diâmetro de corte (mm)	ap – mm	ae – mm	fz (mm/z)
1	Máx 0,3 x Raio de canto	Máx 60% do Diâmetro de corte	0,005 – 0,015	0,004 – 0,015	0,003 – 0,010	0,004 – 0,015	0,003 – 0,010
1,5			0,005 – 0,020	0,005 – 0,015	0,003 – 0,015	0,005 – 0,015	0,003 – 0,015
2			0,01 – 0,025	0,01 – 0,020	0,005 – 0,020	0,01 – 0,02	0,005 – 0,020
3			0,01 – 0,04	0,01 – 0,030	0,005 – 0,025	0,01 – 0,03	0,005 – 0,025
4			0,02 – 0,05	0,02 – 0,05	0,015 – 0,035	0,02 – 0,05	0,015 – 0,04
5			0,03 – 0,06	0,03 – 0,06	0,015 – 0,04	0,03 – 0,06	0,015 – 0,04
6			0,04 – 0,09	0,04 – 0,08	0,025 – 0,06	0,04 – 0,08	0,02 – 0,05
8			0,06 – 0,16	0,05 – 0,12	0,04 – 0,09	0,05 – 0,12	0,04 – 0,08
10			0,08 – 0,18	0,08 – 0,18	0,06 – 0,15	0,08 – 0,18	0,06 – 0,12
12			0,10 – 0,20	0,10 – 0,18	0,08 – 0,16	0,10 – 0,18	0,06 – 0,12
14			0,10 – 0,25	0,10 – 0,20	0,10 – 0,18	0,10 – 0,20	0,08 – 0,15
16			0,15 – 0,25	0,10 – 0,25	0,10 – 0,20	0,10 – 0,25	0,08 – 0,16
18			0,15 – 0,30	0,12 – 0,25	0,12 – 0,20	0,12 – 0,25	0,10 – 0,20
20			0,15 – 0,35	0,15 – 0,30	0,12 – 0,25	0,15 – 0,30	0,10 – 0,20
25			0,15 – 0,35	0,15 – 0,30	0,12 – 0,25	0,15 – 0,30	0,10 – 0,20

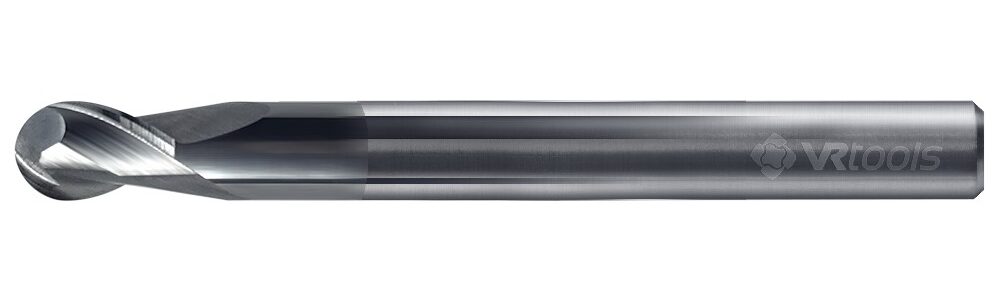

FPE – Esférica
