Fresas Aluminum

Voltar

Usinagem para ligas de Alumínio e metais não ferrosos.

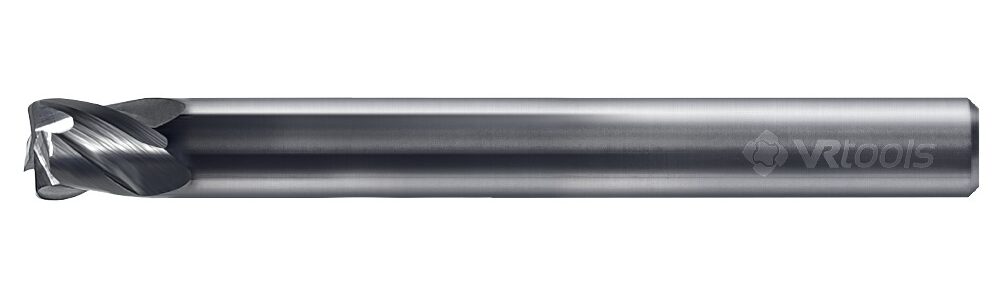

FAA – Toroidal

Ver especificações

FAA – Toroidal

Fresas com geometria para materiais metálicos não ferrosos. Com canal polido.

Fresas long neck Ø1,0 até Ø4,0 – haste Ø4,0 ou Ø6,0.
Fresas paralelas Ø3,0 até Ø20,0.

Aplicações

Material ISO:

Haste: Cilíndrica ou Weldon

Dimensões

FAA-LN
D1	R				L2	L3												D2		Z		L1
D1	0,2	0,3	0,5	1	2XD	4	6	8	10	12	14	16	18	20	24	28	32	4	6	2	3	50	64	75	100
1	x	x			2		x	x	x	x	x	x	x	x	x*	x*	x*	x	x	x		x	x*	x*
1,5	x	x	x		3		x	x	x	x	x	x	x	x	x*	x*	x*	x	x	x		x	x*	x*
2	x	x	x		4			x	x	x	x	x	x	x	x*	x*	x*	x	x	x		x	x*	x*	x*
3	x	x	x	x	6				x	x	x	x	x	x	x*	x*	x*	x	x	x	x	x	x*	x*	x*
4	x	x	x	x	8					x	x	x	x	x	x*	x*	x*		x	x	x	x	x*	x*	x*
5	x	x	x	x	10						x	x	x	x	x*	x*	x*		x	x	x	x	x*	x*	x*

FAA
D1	R				L2		Z		D2	L1
D1	0,5	1	1,5	2	3XD	4XD	2	3	D2	64	75	100	150	200
4	x	x	x		12	16	x	x	4	x	x	x
6	x	x	x		18	24	x	x	6	x	x	x	x
8	x	x	x	x	24	32	x	x	8	x	x	x	x	x
10	x	x	x	x	30	40	x	x	10		x	x	x	x
12	x	x	x	x	36	48	x	x	12			x	x	x
14	x	x	x	x	42	56	x	x	14			x	x	x
16	x	x	x	x	48	64	x	x	16				x	x
18	x	x	x	x	54	72	x	x	18				x	x
20	x	x	x	x	60	80	x	x	20				x	x
25	x	x	x	x	75	100	x	x	25				x	x

Com opção de desenvolvimento de ferramentas especiais, conforme as necessidades específicas. Podemos adaptar as medidas, geometrias e revestimentos para garantir o desempenho ideal em sua aplicação.

CONDIÇÕES DE CORTE – Recomendadas

		Material a ser usinado	CLASSE ISO N01-N10 Ligas de Alumínio	CLASSE ISO N01-N10 Ligas de cobre
		Velocidade de Corte – m/min	200 – 350 m/min	180 – 300 m/min
Diâmetro de corte (mm)	ap – mm (profundidade máxima axial)	ae – mm (incremento máx. lateral)	Avanço	Avanço
Diâmetro de corte (mm)	ap – mm (profundidade máxima axial)	ae – mm (incremento máx. lateral)	fz (mm/z)	fz (mm/z)
1	≤ Ø3 Ap = 0,2 × Ø > Ø3 Ap = 0,5 × Ø	Máx 75% do Diâmetro de corte	0,005 – 0,015	0,005 – 0,015
1,5			0,005 – 0,020	0,005 – 0,020
2			0,01 – 0,025	0,01 – 0,025
3			0,01 – 0,04	0,01 – 0,04
4			0,02 – 0,05	0,02 – 0,05
5			0,03 – 0,06	0,03 – 0,06
6			0,04 – 0,09	0,04 – 0,09
8			0,06 – 0,16	0,06 – 0,16
10			0,08 – 0,18	0,08 – 0,18
12			0,10 – 0,20	0,10 – 0,20
14			0,10 – 0,25	0,10 – 0,25
16			0,15 – 0,25	0,15 – 0,25
18			0,15 – 0,30	0,15 – 0,30
20			0,15 – 0,35	0,15 – 0,35
25			0,15 – 0,35	0,15 – 0,35

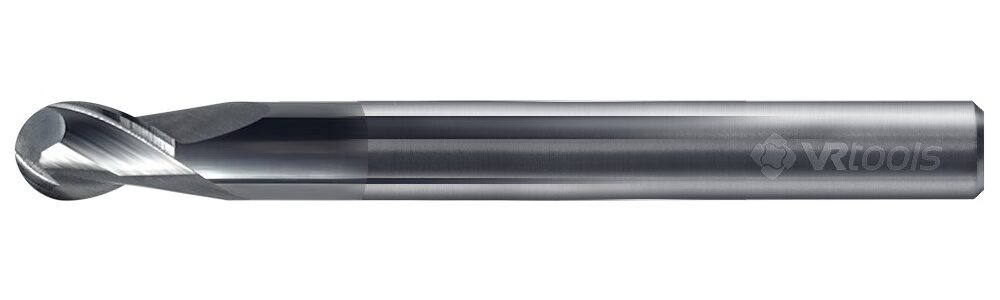

FAE – Esférica

Ver especificações

FAE – Esférica

Fresas com geometria para materiais metálicos não ferrosos. Com canal polido.

Fresas long neck Ø1,0 até Ø4,0 – haste Ø4,0 ou Ø6,0.
Fresas paralelas Ø3,0 até Ø20,0.

Aplicações

Material ISO:

Haste: Cilíndrica ou Weldon

Dimensões

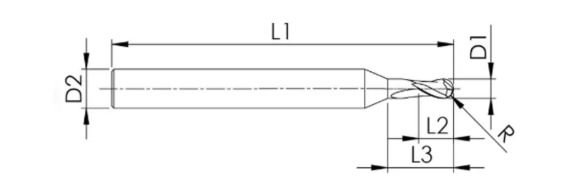

FAE-LN
D1	R	L2	L3												D2		Z	L1
D1	R	1,5XD	4	6	8	10	12	14	16	18	20	24	28	32	4	6	2	50	64	75	100
1	0,5	1,5	x	x	x	x	x	x	x	x	x	x*	x*	x*	x	x	x	x	x*	x*	x*
1,5	0,75	2,5		x	x	x	x	x	x	x	x	x*	x*	x*	x	x	x	x	x*	x*	x*
2	1	3		x	x	x	x	x	x	x	x	x*	x*	x*	x	x	x	x	x*	x*	x*
3	1,5	5			x	x	x	x	x	x	x	x*	x*	x*	x	x	x	x	x*	x*	x*
4	2	6				x	x	x	x	x	x	x*	x*	x*		x	x	x	x*	x*	x*
5	2,5	7				x	x	x	x	x	x	x*	x*	x*		x	x	x	x*	x*	x*

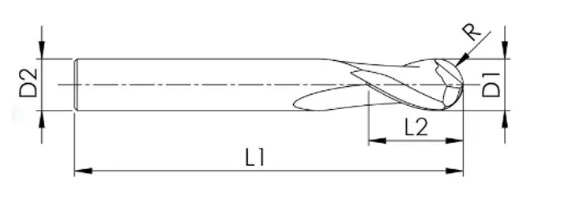

FAE
D1	R	L2	Z	D2	L1
D1	R	2XD	2	D2	50	64	75	100	150	200
4	2	8	x	4	x	x	x	x
6	3	12	x	6		x	x	x
8	4	16	x	8		x	x	x	x
10	5	20	x	10			x	x	x	x
12	6	24	x	12			x	x	x	x
14	7	28	x	14			x	x	x	x
16	8	32	x	16				x	x	x
18	9	36	x	18				x	x	x
20	10	40	x	20				x	x	x

CONDIÇÕES DE CORTE – Recomendadas

		Material a ser usinado	CLASSE ISO N01-N10 Ligas de Alumínio	CLASSE ISO N01-N10 Ligas de cobre
		Velocidade de Corte – m/min	200 – 350 m/min	180 – 300 m/min
Diâmetro de corte (mm)	ap – mm (profundidade máxima axial)	ae – mm (incremento máx. lateral)	Avanço fz (mm/z)	Avanço fz (mm/z)
1	0,03	0,08	0,005 – 0,02	0,005 – 0,02
1,5	0,04	0,10	0,005 – 0,02	0,005 – 0,02
2	0,05	0,15	0,01 – 0,025	0,01 – 0,025
3	0,08	0,15	0,01 – 0,04	0,01 – 0,04
4	0,10	0,20	0,02 – 0,06	0,02 – 0,06
5	0,13	0,25	0,03 – 0,06	0,03 – 0,06
6	0,15	0,30	0,04 – 0,09	0,04 – 0,09
8	0,20	0,40	0,06 – 0,16	0,06 – 0,16
10	0,25	0,50	0,08 – 0,18	0,08 – 0,18
12	0,30	0,50	0,10 – 0,20	0,10 – 0,20
14	0,35	0,60	0,10 – 0,25	0,10 – 0,25
16	0,40	0,60	0,15 – 0,25	0,15 – 0,25
18	0,45	0,70	0,15 – 0,30	0,15 – 0,30
20	0,50	0,70	0,15 – 0,35	0,15 – 0,35

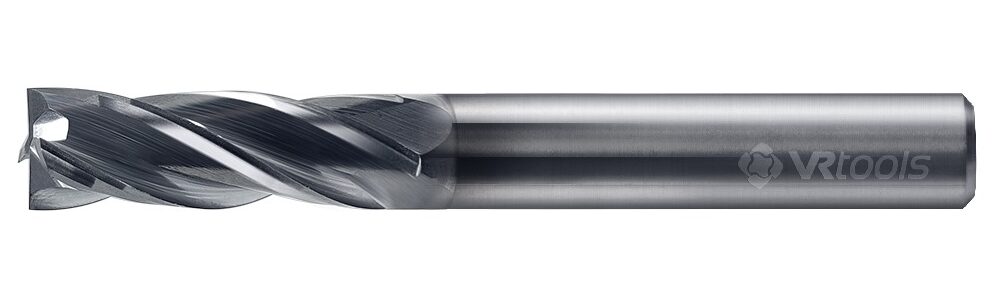

FAR – Reta

Ver especificações

FAR – Reta

Fresas com geometria para materiais metálicos não ferrosos. Com canal polido.

Fresas long neck Ø1,0 até Ø4,0 – haste Ø4,0 ou Ø6,0.
Fresas paralelas Ø3,0 até Ø20,0.

Aplicações

Material ISO:

Haste: Cilíndrica ou Weldon

Dimensões

FAR-LN
D1	L2	L3												D2		Z		L1
D1	3XD	4	6	8	10	12	14	16	18	20	24	28	32	4	6	2	3	50	64	75	100
1	3	x	x	x	x	x	x	x	x	x	x*	x*	x*	x	x	x		x	x*	x*	x*
1,5	4,5		x	x	x	x	x	x	x	x	x*	x*	x*	x	x	x	x	x	x*	x*	x*
2	6			x	x	x	x	x	x	x	x*	x*	x*	x	x	x	x	x	x*	x*	x*
3	9					x	x	x	x	x	x*	x*	x*	x	x	x	x	x	x*	x*	x*
4	12						x	x	x	x	x*	x*	x*		x	x	x		x*	x*	x*
5	15								x	x	x*	x*	x*		x	x	x		x*	x*	x*

FAR
D1	L2		Z		D2	L1
D1	3XD	4XD	2	3	D2	64	75	100	150	200
4	12	16	x	x	4	x	x	x
6	18	24	x	x	6	x	x	x
8	24	32	x	x	8	x	x	x	x
10	30	40	x	x	10		x	x	x	x
12	36	48	x	x	12			x	x	x
14	42	56	x	x	14			x	x	x
16	48	64	x	x	16			x	x	x
18	54	72	x	x	18				x	x
20	60	80	x	x	20				x	x
22	66	88	x	x	22				x	x
25	75	100	x	x	25				x	x

CONDIÇÕES DE CORTE – Recomendadas

		Material a ser usinado	CLASSE ISO N01-N10 Ligas de Alumínio	CLASSE ISO N01-N10 Ligas de cobre
		Velocidade de Corte – m/min	200 – 350 m/min	180 – 300 m/min
Diâmetro de corte (mm)	Fresamento de canal (incremento máx.)	Fresamento lateral (incremento máx.)	Avanço fz (mm/z)	Avanço fz (mm/z)
1	Ae = 1 × Ø ≤ Ø3 Ap = 0,2 × Ø > Ø3 Ap = 0,5 × Ø	Ap = Até 0,8 × L2 Ae = 0,2 × Ø	0,005 – 0,015	0,005 – 0,015
1,5			0,005 – 0,020	0,005 – 0,020
2			0,01 – 0,025	0,01 – 0,025
3			0,01 – 0,04	0,01 – 0,04
4			0,02 – 0,05	0,02 – 0,05
5			0,03 – 0,06	0,03 – 0,06
6			0,04 – 0,09	0,04 – 0,09
8			0,06 – 0,16	0,06 – 0,16
10			0,08 – 0,18	0,08 – 0,18
12			0,10 – 0,20	0,10 – 0,20
14			0,10 – 0,25	0,10 – 0,25
16			0,15 – 0,25	0,15 – 0,25
18			0,15 – 0,30	0,15 – 0,30
20			0,15 – 0,35	0,15 – 0,35
25			0,15 – 0,35	0,15 – 0,35

Download do nosso catálogo

Em nosso catálogo você terá acesso a todas as ferramentas que trabalhamos,
além de dados de corte e detalhes mais técnicos para cada ferramenta.

Fazer download

Sua empresa com mais inovação e tecnologia!

Entre em contato com nossa equipe.

Falar agora pelo WhatsApp
